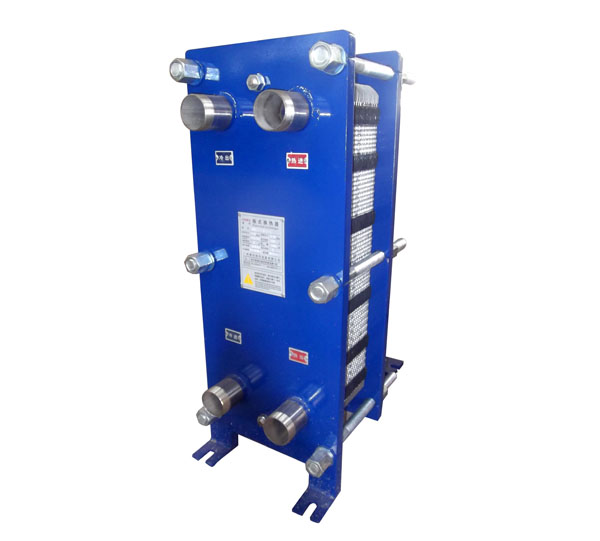

垫片式板式换热器

产品分类: 板式换热器
    广州捷玛垫片板式换热器是由垫片保护凹槽免粘设计,使密封垫片能够与之很好的吻合,垫片获得完全支撑,消除了垫片被挤出的危险。使用寿命更长,装配精度更精确,维护及清洗方便。
    订购热线:400-117-8108

    绕片式空气换热器
    绕片式空气换热器
    空气换热器是以水、乙二醇溶液、蒸汽、导热油等为介质,用于冷却或加热强制流动空气的换热器。广泛应用于轻工、建筑、化工、机械、纺织、印染、电子、食品、淀粉、医药、冶金、涂装等行业中的热风采暖、烘干、冷却、除湿等工程。根据不同的工况选择不同型式的换热器。 空气换热器: 换热管型式分类:绕片式、轧片式、串片式,焊片式; 基管材质:无缝钢管、紫/黄钢管 翅片材料:钢片、铝片
    焊片式空气换热器
    焊片式空气换热器
    空气换热器是以水、乙二醇溶液、蒸汽、导热油等为介质,用于冷却或加热强制流动空气的换热器。广泛应用于轻工、建筑、化工、机械、纺织、印染、电子、食品、淀粉、医药、冶金、涂装等行业中的热风采暖、烘干、冷却、除湿等工程。根据不同的工况选择不同型式的换热器。 空气换热器: 换热管型式分类:绕片式、轧片式、串片式,焊片式; 基管材质:无缝钢管、紫/黄钢管 翅片材料:钢片、铝片
    串片式空气换热器
    串片式空气换热器
    空气换热器是以水、乙二醇溶液、蒸汽、导热油等为介质,用于冷却或加热强制流动空气的换热器。广泛应用于轻工、建筑、化工、机械、纺织、印染、电子、食品、淀粉、医药、冶金、涂装等行业中的热风采暖、烘干、冷却、除湿等工程。根据不同的工况选择不同型式的换热器。 空气换热器: 换热管型式分类:绕片式、轧片式、串片式,焊片式; 基管材质:无缝钢管、紫/黄钢管 翅片材料:钢片、铝片

      ▌ 产品描述 / DESCRIPTION

      捷玛垫片板式换热器是由垫片保护凹槽免粘设计,使密封垫片能够与之很好的吻合,垫片获得完全支撑,消除了垫片被挤出的危险。使用寿命更长,装配精度更精确,维护及清洗方便。


      部件材质

      换热板片:SUS304,SUS316L,SMO254,钛,镍,哈氏合金

      密封垫片:NBR,H-NBR,EPDM,食品垫,氟橡胶,硅橡胶

      框      架:碳钢,不锈钢,外包不锈钢

      夹紧螺栓:碳钢镀锌,不锈钢

      接      口:橡胶,碳钢,不锈钢

      导      杆:碳钢镀锌,不锈钢

      ▌ 板片描述 / DESCRIPTION


      独特结构分流区,平衡流体分布;

      板片采用独特线 、面定位结构,板片间不易发生错位;

      板片圆角采用“互锁”结构,板片间互相锁定。


      2板片.jpg大角度波纹设计,提高传热系数,阻力降偏大;

      小角度波纹设计,降级阻力降,传热系数较小;

      设计选型时,根据工况参数的不同,合理选用相应的板型,达到最佳的使用效果。


      上导杆.jpg上导杆双坡度设计,提高板片稳定性;

      夹紧板内侧采用衬环结构,提高配合精度;

      人字形波纹板片除了具有传热效率搞的特点外,整机装配后互相反向形成网状触点,其耐压性能良好。

      ▌ 密封垫描述 / DESCRIPTION

      垫片.jpg   垫片嵌入换热板的沟槽之内固定,嵌入和更换垫片快捷方便,大大减少停机时间;

         密封与固定功能分离,即使一部分起固定功能的“卡扣”发生故障,垫片仍能在槽中起到密封作用。


      ▌ 产品特点 / CHARACTERISTIC

      对数平均温差大    传热系数高

      占地面积小        重量轻、价格低

      末端温差小        污垢系数低

      多种介质换热      清洗方便
