U型管束换热器
产品分类： 管壳式换热器

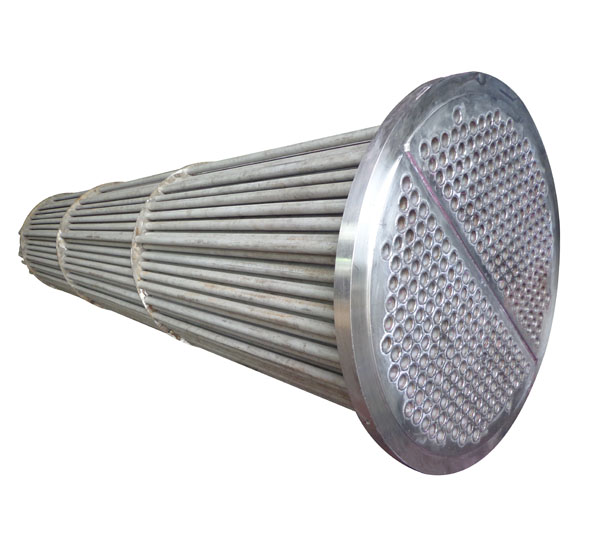

U型管束换热器是管壳式换热器的一种，属石油化工设备，由管箱、壳体及管束等主要部件组成，因其换热管成U形而得名。U 形管式换热器仅有一个管板，管子两端均固定于同一管板上。
此类换热器的特点是管束可以自由伸缩，不会因管壳之间的温差而产生热应力，热补偿性能好；管程为双管程，流程较长，流速较高，传热性能较好；承压能力强；管束可从壳体内抽出，便于检修和清洗，且结构简单，造价便宜。但管内清洗不便，管束中间部分的管子难以更换，又因最内层管子弯曲半径不能太小，在管板中心部分布管不紧凑，所以管子数不能太多，且管束中心部分存在间隙，使壳程流体易于短路而影响壳程换热。此外，为了弥补弯管后管壁的减薄，直管部分需用壁较厚的管子。这就影响了它的使用场合，仅宜用于管壳壁温相差较大，或壳程介质易结垢而管程介质清洁及不易结垢，高温、高压、腐蚀性强的情形。
订购热线：400-117-8108
- 绕片式空气换热器
- 空气换热器是以水、乙二醇溶液、蒸汽、导热油等为介质，用于冷却或加热强制流动空气的换热器。广泛应用于轻工、建筑、化工、机械、纺织、印染、电子、食品、淀粉、医药、冶金、涂装等行业中的热风采暖、烘干、冷却、除湿等工程。根据不同的工况选择不同型式的换热器。 空气换热器： 换热管型式分类：绕片式、轧片式、串片式，焊片式； 基管材质：无缝钢管、紫/黄钢管 翅片材料：钢片、铝片
- 焊片式空气换热器
- 空气换热器是以水、乙二醇溶液、蒸汽、导热油等为介质，用于冷却或加热强制流动空气的换热器。广泛应用于轻工、建筑、化工、机械、纺织、印染、电子、食品、淀粉、医药、冶金、涂装等行业中的热风采暖、烘干、冷却、除湿等工程。根据不同的工况选择不同型式的换热器。 空气换热器： 换热管型式分类：绕片式、轧片式、串片式，焊片式； 基管材质：无缝钢管、紫/黄钢管 翅片材料：钢片、铝片
- 串片式空气换热器
- 空气换热器是以水、乙二醇溶液、蒸汽、导热油等为介质，用于冷却或加热强制流动空气的换热器。广泛应用于轻工、建筑、化工、机械、纺织、印染、电子、食品、淀粉、医药、冶金、涂装等行业中的热风采暖、烘干、冷却、除湿等工程。根据不同的工况选择不同型式的换热器。 空气换热器： 换热管型式分类：绕片式、轧片式、串片式，焊片式； 基管材质：无缝钢管、紫/黄钢管 翅片材料：钢片、铝片
▌ 产品描述 / DESCRIPTION
U型管束换热器是管壳式换热器的一种 属石油化工设备
由管箱
壳体及管束等主要部件组成
因其换热管成U形而得名
U 形管式换热器仅有一个管板
管子两端均固定于同一管板上
▌ 产品特点 / CHARACTERISTIC
广州捷玛此类换热器的特点是管束可以自由伸缩不会因管壳之间的温差而产生热应力
热补偿性能好
管程为双管程
流程较长
流速较高
传热性能较好
承压能力强
管束可从壳体内抽出
便于检修和清洗
且结构简单
造价便宜
但管内清洗不便
管束中间部分的管子难以更换
又因最内层管子弯曲半径不能太小
在管板中心部分布管不紧凑
所以管子数不能太多
且管束中心部分存在间隙
使壳程流体易于短路而影响壳程换热
此外
为了弥补弯管后管壁的减薄
直管部分需用壁较厚的管子
这就影响了它的使用场合
仅宜用于管壳壁温相差较大
或壳程介质易结垢而管程介质清洁及不易结垢
高温
高压
腐蚀性强的情形
